日韩精品一区二区三区色偷偷,激情五月色综合国产精品,伊人久久大香线蕉av超碰,亚洲免费视频成人

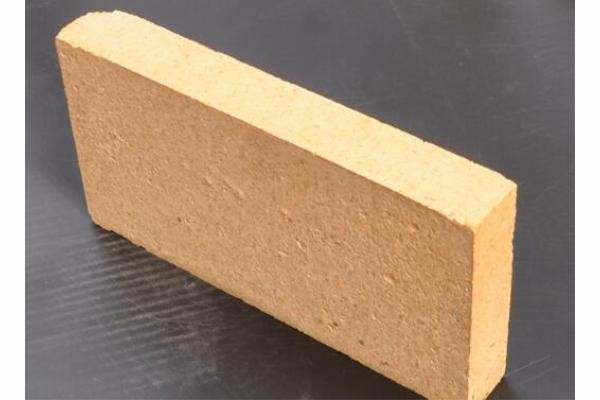

    首先，盛威技術(shù)人員告訴大家什么是抗剝落高鋁磚：采用高鋁礬土為主要原料，引入少量ZrO2(因ZrO2呈單斜和四方型之間的相變，可提高耐火磚的熱震穩(wěn)定性)，加入一定量的復(fù)合結(jié)合劑和添加劑，通過(guò)控制泥料的顆粒級(jí)配，經(jīng)成型和高溫?zé)芍频玫哪突鹬破烦蔀榭箘兟涓咪X磚。

繼續(xù)來(lái)了解它的性能：

①ZrO2集合體周圍有明顯的微裂紋，該集合體與周圍的剛玉、莫來(lái)石有明顯的間隙脫皮。
②發(fā)育良好的ZrO2集合體呈柱狀，在空間形成層狀分布，ZrO2之間有細(xì)小狹縫，其尺寸只有1～5μm，形成溝道結(jié)構(gòu)。這種結(jié)構(gòu)亂層迭加，迂回曲折，有利于應(yīng)力傳遞和分散。
③莫來(lái)石發(fā)育良好，呈纖維狀，與ZrO2和剛玉等在空間交錯(cuò)存在，形成復(fù)合增強(qiáng)結(jié)構(gòu)。顯然，ZrSiO4在高溫下分解時(shí)與周圍的A12O3反應(yīng)，生成ZrO2與莫來(lái)石，ZrO2晶體的存在阻止了纖維狀莫來(lái)石晶體及板柱狀剛玉的生長(zhǎng)，并被其包裹，因此在ZrO2周圍呈亂層狀態(tài)。
④巖相分析表明剛玉和莫來(lái)石結(jié)構(gòu)的交錯(cuò)，ZrO2間插其中，在周圍存在微裂紋，較大ZrO2晶體自身及周圍有放射狀微裂紋。
    抗剝落高鋁磚所用原材料有高鋁礬土、鋯英砂、結(jié)合黏土等。 抗剝落高鋁磚應(yīng)具有較高的荷重軟化溫度，高溫結(jié)構(gòu)性能好，熱震穩(wěn)定性能好，抗侵蝕性能強(qiáng)，抗剝落、耐堿蝕、低熱導(dǎo)率等性能優(yōu)良。
