日韩精品一区二区三区色偷偷,激情五月色综合国产精品,伊人久久大香线蕉av超碰,亚洲免费视频成人

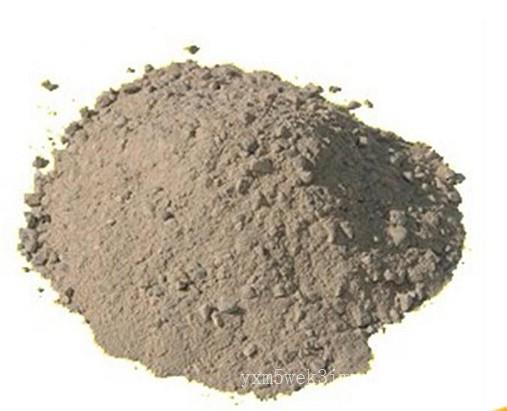

      鉻鐵渣是從高碳鉻鐵合金的*中*的廢棄材料。這種合金在1700℃會形成液相，其主要成分為SiO2、Al2O3和MgO，還含有少量的Cr2O3、FeO、Fe2O3和CaO。渣中的物相通常為玻璃、尖晶石( Al­2O3-MgO)、鎂橄欖石( MgO-SiO2)和少量的CaO。以鉻鐵渣（50%）和煅燒礬土（35%）為骨料，高鋁水泥CA-270 (5%~15%)為水硬性結合劑，硅微粉（0~10%）為添加劑制備的傳統澆注料和低水泥澆注料顯示出良好的力學性能和耐火性能。

        硅微粉的氣孔填充特性改善了試樣的顯氣孔率和體積密度，促進材料的燒結；試樣中生成的尖晶石和原位針狀莫來石相有利于強度的提高。其中加入10%硅微粉的試樣具有較高的耐壓強度和較好的抗剝落性能。鄭大高溫研究所在傳統澆注料中使用大約50%的鉻鐵渣，每噸可節約近40%的*成本，可以在無回收焦爐、火力發電鍋爐和再熱爐等工業窯爐上推廣應用。
