日韩精品一区二区三区色偷偷,激情五月色综合国产精品,伊人久久大香线蕉av超碰,亚洲免费视频成人

       燒結點火爐是制備供高爐用燒結礦和球團礦的熱工設備，使用的內襯材料在使用過程中往往會出現爐墻底部化學侵蝕嚴重和爐頂燒嘴周圍溫度較高的現象，導致點火爐使用壽命一般不到2年。

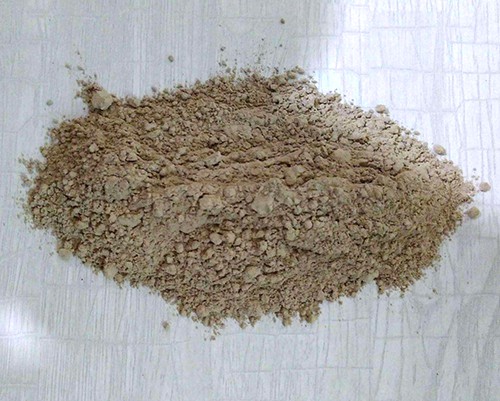

        為了提高點火爐使用壽命，以礬土、莫來石、SiC、藍晶石和硅線石為原料，以SiO?微粉、活性α-Al?O?微粉和鋁酸鈣水泥為結合劑，加入減水劑三聚磷酸鈉，研制出一種燒結點火爐用澆注料。結果表明：SiO?微粉的加入不但增加了材料的烘干后強度，也增加了材料經過1350℃燒后的常溫抗折強度，但高溫燒后材料的線收縮率卻隨著SiO?微粉加入量的增加而增大，影響了材料的高溫體積穩定性。藍晶石的引入能確保材料獲得較理想的膨脹效果。綜合考慮澆注料的各項性能，材料的*配比為：w(礬土)=70%，w(莫來石)=11%，w(藍晶石)=3%，w(SiC)=4%，w(鋁酸鈣水泥)=5%，w(SiO?微粉)=3%，w(活性α-Al?O3微粉)=4%，w(三聚磷酸鈉)=0.15%。

       研制的該澆注料可用于點火保溫爐的爐頂、隔墻和點火段的側墻，并且該澆注料已在多家鋼鐵廠的點火爐上使用，實際使用結果表明：該澆注料施工性能好，烘干和高溫燒后強度高，荷重軟化溫度高，抗熱震性好，點火爐內襯無大的剝落和開裂，使用壽命已超過4年，確保了正常的*運行。
